Công nghệ dẫn đầu tương lai, phát triển động lực đổi mới
| Nguồn gốc: | CN |
|---|---|
| Hàng hiệu: | QHMAG |
| Chứng nhận: | CE |
| Số mô hình: | QEMP-QMCS |
| Số lượng đặt hàng tối thiểu: | Moq 1 bộ |
| Giá bán: | USD $1,000~$10,000 |
| chi tiết đóng gói: | Giá đỡ và hộp đựng bằng gỗ |
| Thời gian giao hàng: | 15-45 ngày, phụ thuộc vào thiết kế |
| Điều khoản thanh toán: | L / C, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 15 bộ mỗi tháng |
| Ứng dụng: | Hệ thống thay đổi khuôn nhanh chóng cho máy ép phun | Loại nam châm: | Nam châm vĩnh cửu điện |
|---|---|---|---|
| Vật chất: | Thép, Nam châm, Thép, Neodymium, Alnico, nam châm | Sử dụng: | Khuôn giữ |
| Đảm bảo chất lượng: | 1 năm | Chứng nhận: | CE, ISO9001 |
| Vôn: | 220v-380V | Yếu tố an toàn: | 3 lần |
| Điểm nổi bật: | Hệ thống kẹp khuôn từ tính,Hệ thống kẹp khuôn từ tính SMED,Bộ điều khiển LCD Đúc phun hành trình kẹp |
||
Hệ thống kẹp khuôn từ tính tiết kiệm thời gian
Mag từ mẫu có lợi thế tuyệt đối trong sản xuất, đặc biệt là về mặt cải thiện năng suất
Khuôn mẫu từ tính là bộ phận quan trọng của hệ thống SMED, nó giúp giảm thời gian chết và tăng năng suất máy móc.
Giới thiệu tóm tắt về Magmẫu netic
Khuôn mẫu từ tính cho máy ép phun được thiết kế cho máy ép phun truyền thống và cung cấp giải pháp cho thời gian làm việc lâu dài trên khuôn đúc đèn, hoạt động phức tạp và bảo mật thấp.Hệ thống này sử dụng bộ hút nam châm vĩnh cửu làm khuôn mẫu cố định và khuôn mẫu động, chỉ bằng các thao tác đơn giản từ hóa và khử từ, sẽ sửa chữa và thay đổi khuôn, thực sự có thể thay đổi khuôn trong 3 phút.Nó không chỉ có thể được cài đặt vào máy ép phun mới, như một cấu hình tiêu chuẩn để bán cho khách hàng đầu cuối, mà còn có thể sửa đổi máy ép phun đang hoạt động hiện có.Máy ép phun truyền thống với khuôn mẫu từ tính được cải tiến thời gian thay đổi khuôn lên 3 phút nhưng không thay đổi cấu trúc ban đầu, rất thiết thực và tiện lợi.
Đơn xin
Hệ thống khuôn thay đổi nhanh nam châm vĩnh cửu (khuôn mẫu từ tính) được sử dụng để cố định khuôn trên máy ép phun.

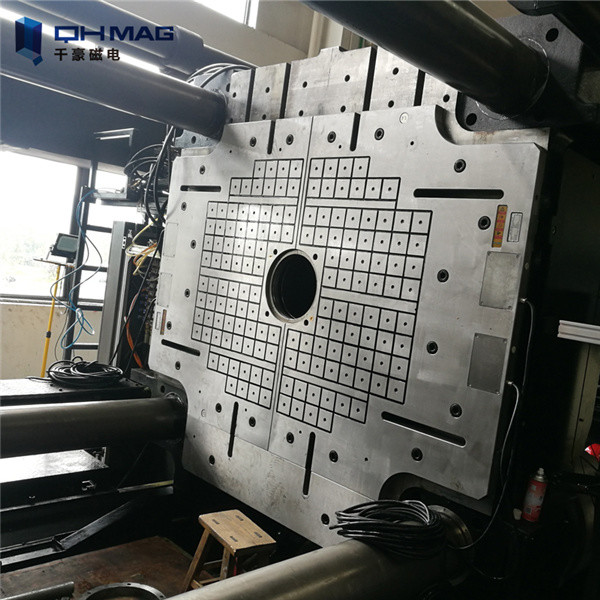

| So sánh | Tấm từ tính tổ ong | Tấm từ tính tiêu chuẩn |

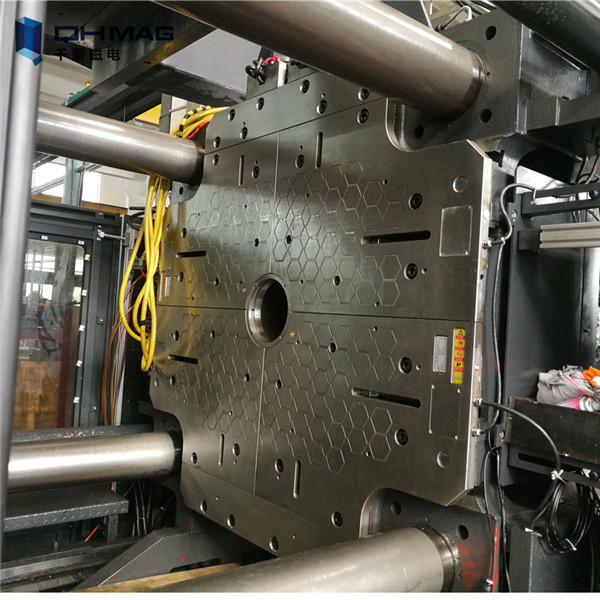

| Độ cứng & ổn định | Loại tổ ong với cấu trúc hút từ tính hai mặt, nam châm của mặt sau mạnh hơn, do đó khuôn, tấm từ tính và bảng mặt sau của máy ép phun được kết hợp với nhau, giúp cải thiện độ cứng của tấm, tránh rung động và bù trừ lẫn nhau. | Chỉ bắt vít cố định xung quanh tấm, không thể cố định vít ở giữa tấm nên không thể đảm bảo hoàn toàn cho khuôn, tránh biến dạng khi mở khuôn. |
| Công suất & Tính linh hoạt | Độ dày 37mm, tăng hành trình mở, giảm tối đa thanh phun và lượng mở rộng mõm phun, kiểm soát nhiệt độ nhựa tốt hơn | Độ dày 45mm, công suất nhỏ nên phạm vi khuôn tương ứng ít hơn so với tấm từ tổ ong. |
| Tuổi thọ | Được tạo ra từ một cấu trúc nguyên khối: được gia công bằng máy CNC và hoàn toàn được làm bằng kim loại, không có nhựa, miếng đệm, vít, đồng thau hoặc các vật liệu khác.Nó cực kỳ đáng tin cậy: Không có thành phần nào bị mài mòn, biến dạng hoặc giãn nở nhiệt. | Bề mặt được bịt kín bằng bầu nhựa, có nguy cơ lão hóa. |
| Chất lượng & Hiệu quả | Hai mặt với lực từ tính, chức năng hút ngược trong quá trình tước để duy trì sự ổn định của khuôn, tránh rung động và bù trừ lẫn nhau. | Từ tính một mặt, lực từ trong cùng một đơn vị diện tích giảm 10% -15% |
| Lực kẹp | Cấu trúc tổ ong được tối ưu hóa bên trong tấm từ tính, đảm bảo độ cứng và độ bền của bản thân tấm từ tính, cũng như lực từ có thể được tập trung trong một bố cục hợp lý, vì vậy, bất kể kích thước khuôn, khuôn mẫu là với lực kẹp mạnh mẽ hơn | Lực kẹp kết cấu thông thường bị phân tán và không đồng nhất |
| Hoạt động nhân sự | Với bộ điều khiển từ xa LCD, sử dụng ủy quyền mật khẩu thông minh, loại bỏ sự bất tiện trong quản lý khóa, trạng thái phản hồi định lượng theo thời gian thực của khuôn và tất cả các cảm biến, trực quan hơn |
Hộp điều khiển cơ, điều khiển bằng nút bấm, không thể định lượng phản ứng thời gian thực của tình trạng khuôn |
Các thành phần hệ thống thay đổi khuôn nhanh chóng
| Cấu hình chuẩn | ||

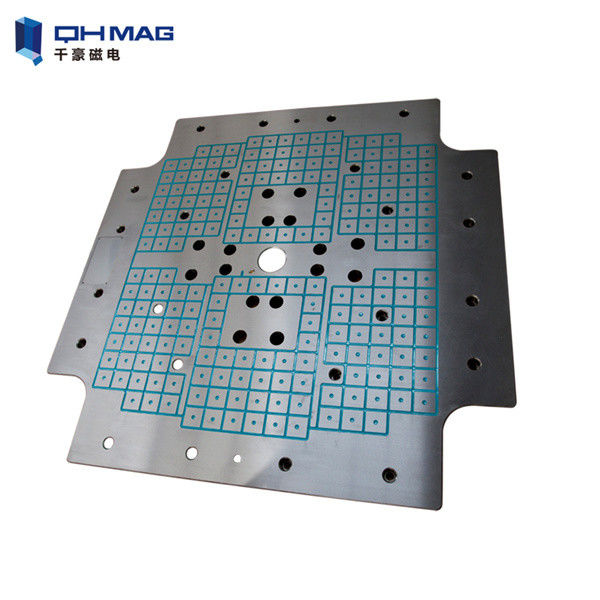

| Tấm từ tính | 1 bộ | Moveabla & mặt cố định, mặt trên & mặt dưới |

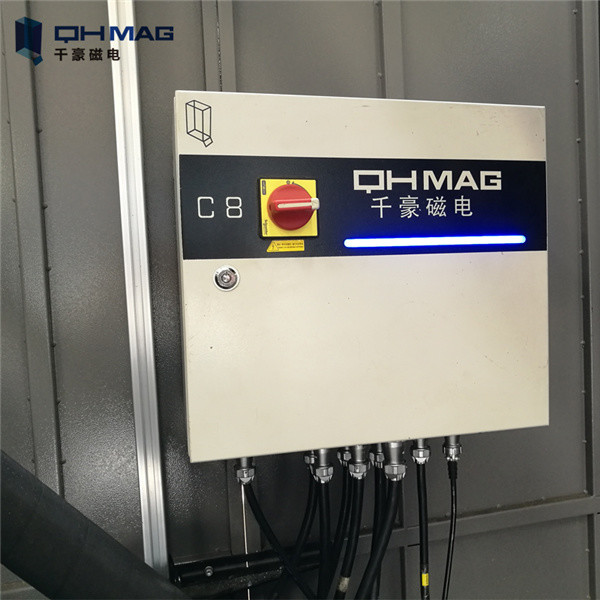

| Tủ điều khiển chính | 1 bộ | 4, 8, 12 kênh. |

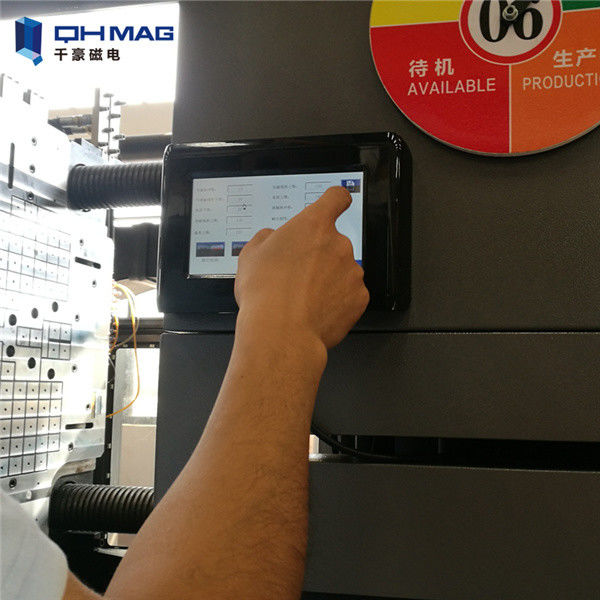

| Điều khiển từ xa | 1 bộ | Loại cơ và loại cảm ứng LCD thông minh |
| Cáp kết nối | 1 bộ | Cáp điều khiển, cáp nguồn, cáp tín hiệu, v.v. |
| Phụ kiện | 1 bộ | Vít lắp, vòng lắp, vòng định vị |
| Cấu hình tùy chọn | Các chức năng tùy chọn | |
| Chuỗi phòng chống mùa thu | Phát hiện nhiệt độ | Phát hiện sai lệch |
| Die Lifter | Phát hiện vùng lân cận | Phát hiện cường độ lực |
| Cánh tay chết | Bão hòa từ tính | Phát hiện từ thông |
Thông số kỹ thuật tấm từ tính
| Vật phẩm | Tấm từ tính tiêu chuẩn | Tấm từ tính Celluar | Tấm từ tính hoàn toàn bằng thép | ||||
| Kích thước cực | 50 * 50mm | 70 * 70mm | 80 * 80mm | Hình lục giác 70mm | 50 * 50mm | Hình lục giác 70mm | |
| Khu vực đơn vị cường độ từ tính | 16kgf / cm² | 16kgf / cm² | 16kgf / cm² | 15kgf / cm² | 15kgf / cm² | 15kgf / cm² | |
| Cường độ từ tính trên mỗi cực | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| Độ dày tấm từ tính | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| Độ sâu thâm nhập từ thông | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| Lỗ phun | Tiêu chuẩn | Tiêu chuẩn | Tiêu chuẩn | Tiêu chuẩn | Tiêu chuẩn | Tiêu chuẩn | |
| Hệ thống điều khiển | Tủ Contorl chính | C4 | C4 / C8 | C8 | C4 / C8 | C4 / C8 | C4 / C8 |
| Điều khiển từ xa | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| Tối đaNhiệt độ làm việc | 120 ℃, 150 ℃ | ||||||
| Điện áp tiêu chuẩn | AC 220V ~ 480V, 50 / 60HZ | ||||||
| Cảm biến tiệm cận | ≤5000KN | 1pc | 1pc | - | 1pc | 1pc | 1pc |
| > 5000KN | - | 2 máy tính để bàn | 2 máy tính để bàn | 2 máy tính để bàn | 2 máy tính để bàn | 2 máy tính để bàn | |
| Khoảng cách cảm biến | 0,2mm | ||||||
| Cảm biến nhiệt độ | Tiêu chuẩn, nhiệt độ phát hiện từ 60 đến 200 độ | ||||||
| Cảm biến trật khớp | Tiêu chuẩn, độ chính xác phát hiện 0,1mm | ||||||
| Cảm biến bão hòa từ tính | Tiêu chuẩn, Phát hiện xem dòng điện có bão hòa hay không | ||||||
| Cảm biến từ thông | Tùy chọn, Phát hiện những thay đổi trong từ thông | ||||||
| Đo lực | Tùy chọn, Phát hiện cường độ của lực từ | ||||||
| Vật liệu con dấu bề mặt cho cả hai mặt của tấm từ tính | Chất liệu bề mặt của mặt trước | Nhựa | Nhựa | Nhựa | Kim loại | Kim loại | Kim loại |
| Chất liệu bề mặt của mặt sau | Kim loại | Kim loại | Kim loại | Kim loại | Kim loại | Kim loại | |
Ưu điểm của hệ thống kẹp từ tính
1. Cài đặt dễ dàng
Nó không yêu cầu bất kỳ thay đổi nào đối với khuôn, không cần thay đổi hình thức và cấu trúc, không cần đục lỗ, chỉ cần cố định tấm từ tính bằng bu lông trong lỗ ren của bảng điều khiển phía sau hoặc khe chữ T của máy ép phun.
2. An toàn cao
Việc thay đổi khuôn nhanh chóng từ tính được điều khiển bởi hệ thống nam châm vĩnh cửu điện là một xung điện kích hoạt hệ thống trong một giây (Từ hóa): khuôn được giữ bởi tự nhiên lực của nam châm vĩnh cửu.Lực kẹp không đổi ngay cả khi không cócung cấp điện, nó vẫn giữ được lực từ mạnh và liên tục khi tắt nguồn và không biến mất hoặc mất đi bởi các yếu tố thời gian và nhiệt độ.
3. Hiệu quả cao
Sử dụng Hệ thống kẹp khuôn nhanh từ tính có thể cải thiện đáng kể hiệu quả thay khuôn, giảm đáng kể thời gian thay khuôn (lên đến 90%) so với một loại thông thường thủ tục.QMCS đảm bảo kẹp khuôn đồng nhất, được giữ bằng cách sử dụng toàn bộ tiếp điểmbề mặt.Kẹp khuôn với tính đồng nhất cho phép thu được các bộ phận chất lượng tốt ngay cả với bộ phận đầu tiênkhuôn đúc.Hai nửa khuôn được căn chỉnh hoàn hảo: ma sát được giảm thiểu, hạn chế mài mòn khuônvà máy móc.Nói chung việc thay khuôn và kẹp khuôn chỉ cần 3 phút, khuôn lớnthay đổi chỉ cần 10 phút.
4. Tiết kiệm không gian
Độ dày của tấm từ là khoảng 37-50mm, không gian nhỏ.Khuôn nhanh từ tínhhệ thống kẹp không sử dụng tấm và các thành phần khí nén và thủy lực khác, tiết kiệm thêm không gian và làm cho tất cả các thiết bị ngoại vi của khuôn trong máy ép phun dễ dàng bảo trì và vận hành.
5. Hoạt động dễ dàng
Hệ thống kẹp khuôn nhanh từ tính giúp kẹp chặt các khuôn có hình dạng và kích thước bất kỳ.Một đơnvận hành dễ dàng và an toàn thực hiện các hoạt động, mà không cần làm việc bên trong máy.
6) Kinh tế và Thực tiễn
Sử dụng Hệ thống khuôn thay đổi nhanh từ tính có nghĩa là loại bỏ chi phí bảo trì và quản lý giá đỡ, vật tư tiêu hao, dây buộc. Điện chỉ được sử dụng để cố định và phát hành kẹp, một khi khuôn được giữ an toàn ở vị trí chính xác, sẽ không cần sử dụng điện lực.Nhiệt độ ứng dụng mâm cặp từ tính có thể tối đa lên đến 150 ° C, trọng lượng máytừ 60 tấn đến 5000 tấn.
Tờ thông tin trước khi bán
| khách hàng Thông tin | ||||||
| Công ty Tên | Công ty Địa chỉ nhà | |||||
| Liên hệ Người | ||||||
| Điện thoại | Số fax | |||||
| Mũi tiêm Đúc khuôn Cỗ máy Thông tin | ||||||
| IMM Mô hình thương hiệu | ||||||
| Khai mạc Lực lượng | kN |
|
||||
| Kẹp Lực lượng | kN | |||||
| Vòi phun Lực lượng | kN | |||||
| Ejector Lực lượng | kN | |||||
| Khuôn Dung tích | mm | |||||
| Max nhiệt độ của Khuôn | ℃ | |||||
| Đính kèm Mặt sau- đĩa ăn Vẽ | ||||||
| Khuôn Thông tin | ||||||
| Khuôn Tham số | Chiều dài(mm) | Bề rộng (mm) | Chiều cao (mm) | |||
| Tối đa kích thước của NS khuôn | mm | mm | mm | |||
| Tối thiểu kích thước của NS khuôn | mm | mm | mm | |||
| Các tối đa trọng lượng của khuôn | Kilôgam | Các min trọng lượng của khuôn | Kilôgam | |||
| Đường kính của Khuôn Căn giữa nhẫn | mm | Khuôn Tấm sau Vật chất | ||||
| Khuôn với Vật liệu cách nhiệt bảng | ĐÚNG Không |
Khuôn với tự động chủ đề tháo đá kết cấu | ĐÚNG KHÔNG | |||
Câu hỏi thường gặp
1. Làm thế nào tôi có thể đặt hàng?
Vui lòng cung cấp các chi tiết về yêu cầu của bạn càng rõ ràng càng tốt.Vì vậy, chúng tôi có thể gửi cho bạn ưu đãi ở lần đầu tiên.
Để thiết kế hoặc thảo luận thêm, tốt hơn là liên hệ với chúng tôi qua Skype / email / điện thoại, trong trường hợp có bất kỳ sự chậm trễ nào.
2. Sự khác biệt giữa nam châm điện và nam châm vĩnh cửu điện là gì?
Cả hai nam châm công nghiệp đều được bật / tắt bằng điện.Sự khác biệt chính nằm ở 2 điểm.
Đầu tiên, nam châm điện hoạt động dựa trên nguồn điện nhất quán;Nếu cắt nguồn điện đột ngột, nó làm mất lực từ.Điều phân biệt nam châm vĩnh cửu điện và nam châm điện là nam châm trước đây không sử dụng điện trong quá trình làm việc.Nếu cắt điện, nó có thể vẫn giữ / nâng / kẹp / kẹp tải.
Thứ hai, do nguồn điện đầu vào liên tục, nam châm điện sinh nhiệt có thể ảnh hưởng đến hiệu quả giữ nguyên công của nó trong quá trình gia công.Trong khi đó không có vấn đề gì với EPM.
3. Làm Thế Nào về bảo hành?
Chúng tôi bảo hành 1 năm và bảo trì trọn đời.
4. Điều khoản giao hàng của bạn là gì?
Chúng tôi chấp nhận EXW, FOB, CFR, CIF, DDU, DDP, v.v. Bạn có thể chọn cái nào thuận tiện nhất hoặc hiệu quả về chi phí cho bạn.
